La producción de agua desmineralizada en ciclos combinados y centrales térmicas no es solo un proceso auxiliar: es el fluido transmisor de energía y de trabajo y de trabajo que impulsa las turbinas de vapor en las instalaciones de generación de energía. Sin embargo, el agua en estado natural contiene sales disueltas, minerales, gases y sílice que, bajo las extremas presiones y temperaturas de una caldera o una turbina, provocan incrustaciones térmicas, picaduras por corrosión y arrastre de sales hacia los álabes del turbogenerador.
Para prevenir fallas catastróficas, paradas no programadas y pérdidas masivas de eficiencia energética, las plantas energéticas exigen agua desmineralizada y ultrapura de conductividad eléctrica casi nula. A continuación, analizamos las claves tecnológicas para la generación de este recurso crítico y repasamos casos de éxito internacionales desarrollados por SETA PHT en instalaciones de gran escala como la Central de Ciclo Combinado de San Luis Potosí (México) y la Central Térmica de Temane (Mozambique).
1. El reto del agua en los ciclos agua-vapor: ¿Por qué la desmineralización es crítica?

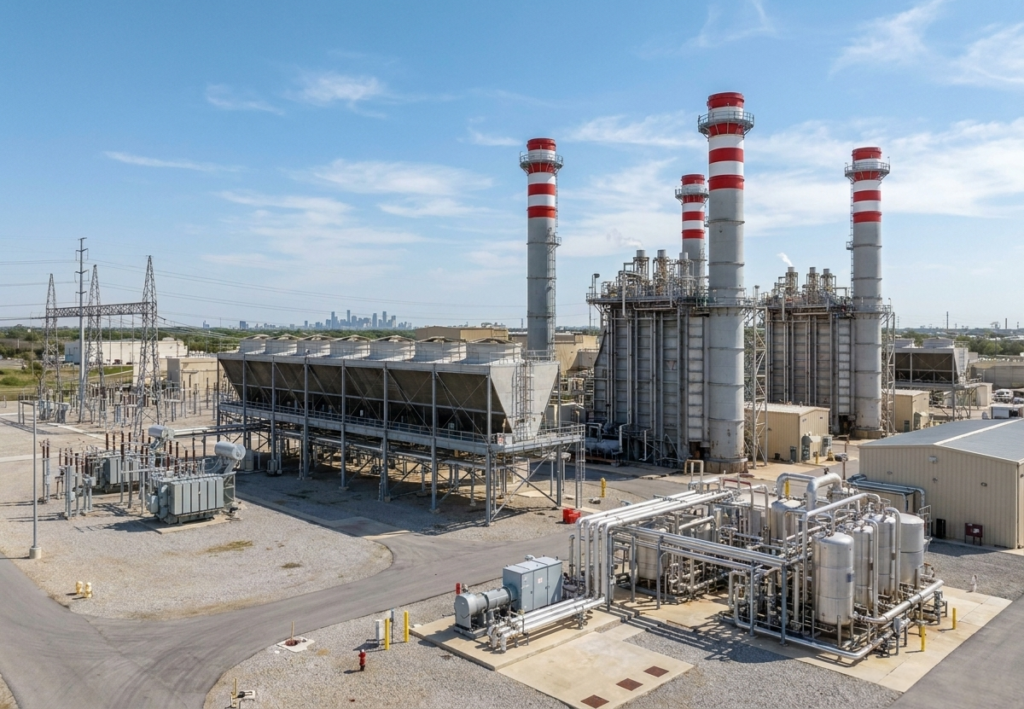

En una central de ciclo combinado o térmica, el agua de alimentación ingresa a la caldera o generador de vapor de recuperación de calor (HRSG). Si el agua contiene iones disueltos como cloruros, calcio, sodio o sílice, se producen dos fenómenos destructivos:
- Corrosión galvánica y picaduras (pitting): Los cloruros y gases disueltos (como el O₂ y CO₂) atacan agresivamente las paredes metálicas de los tubos de caldera e intercambiadores de calor a altas temperaturas.
- Incrustaciones y arrastre de sílice a la turbina: La sílice disuelta se volatiliza con el vapor a altas presiones y se deposita sobre los álabes de la turbina de vapor. Esto altera el perfil aerodinámico de los álabes, desequilibra el rotor y puede causar picaduras destructivas.
Según datos de la Agencia Internacional de la Energía (IEA), la eficiencia global de una planta térmica depende directamente de la disponibilidad operacional ininterrumpida de sus ciclos agua-vapor. Por ello, los estándares internacionales para calderas de alta presión exigen conductividades eléctricas por debajo de 0,1 µS/cm y niveles de sílice inferiores a 10 ppb.
2. Esquema tecnológico avanzado para la producción de agua ultrapura
Para transformar agua bruta (superficial, subterránea o de red) en agua purificada desmineralizada, se implementa una secuencia multibarrera en línea:
[Agua Bruta] ➔ [Pretratamiento / Filtración Multimedia] ➔ [Ultrafiltración (UF)] ➔ [Ósmosis Inversa (RO) Doble Paso] ➔ [Electrodesionización (EDI)] ➔ [Agua Desmineralizada Ultrapura]
A. Pretratamiento y Ultrafiltración (UF)
El agua de entrada se somete a una filtración previa (multimedia o anillas) para remover sólidos gruesos. Posteriormente, los módulos de ultrafiltración de fibra hueca eliminan coloides, bacterias y partículas suspendidas hasta 0,01 micras, garantizando un Índice de Densidad de Sólidos (SDI) óptimo para las membranas. Puedes consultar más sobre estos equipos en el glosario de componentes de tratamiento de agua de SETA PHT.

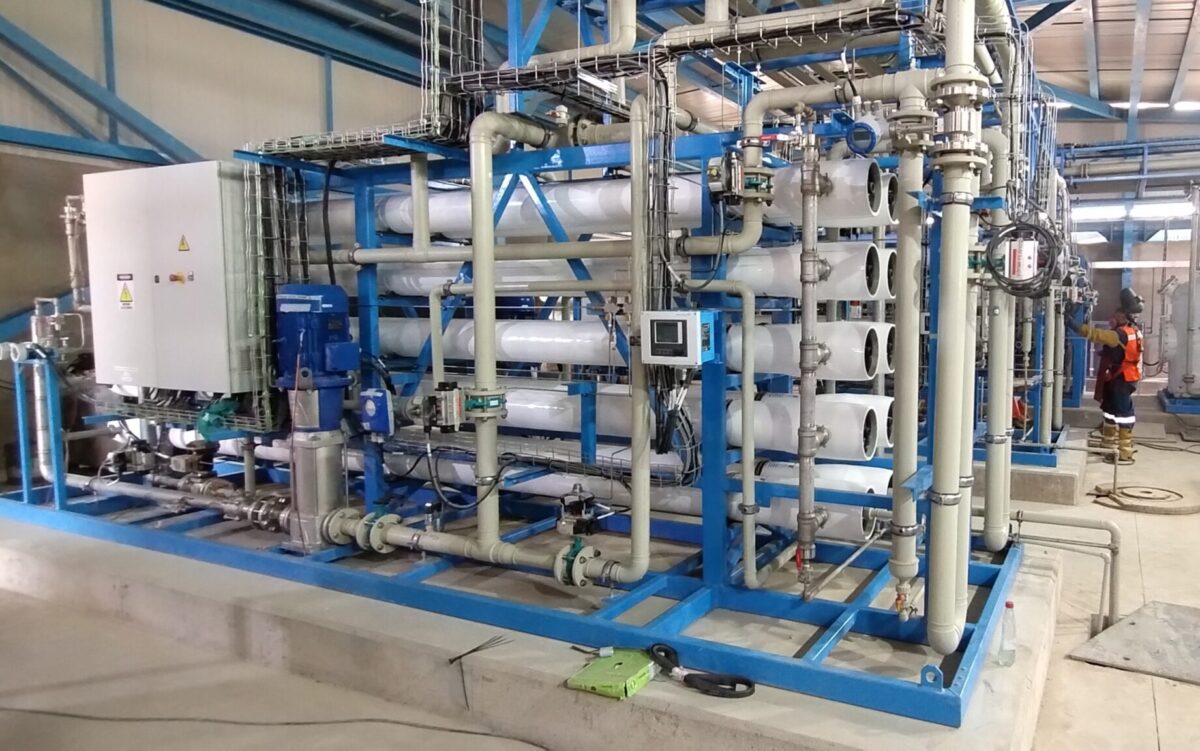

B. Ósmosis Inversa (RO) en Doble Paso
Las membranas de ósmosis inversa retienen más del 99% de las sales disueltas y minerales. Al operar en un esquema de doble paso (donde el permeado del primer paso alimenta al segundo paso), se logra un agua de muy baja salinidad y alta pureza, reduciendo drásticamente la carga iónica antes de la etapa final de afino.
C. Electrodesionización (EDI)
La electrodesionización (EDI) combina el intercambio iónico tradicional con la electrodiálisis. Mediante una corriente eléctrica continua y membranas selectivas, la unidad de EDI elimina los iones residuales (incluyendo sílice disuelta y CO₂) de forma continua sin necesidad de utilizar productos químicos agresivos como ácido sulfúrico o sosa cáustica para la regeneración de resinas.
3. Casos de estudio: Soluciones de agua desmineralizada ciclos combinados en infraestructuras energéticas

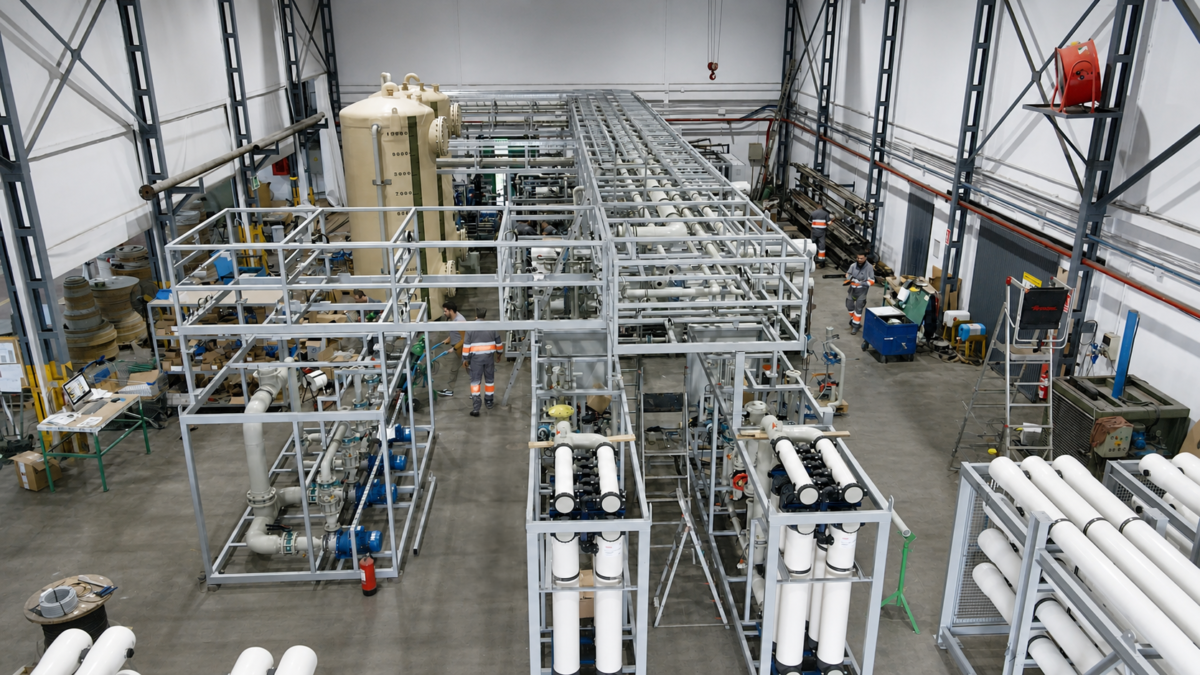

El diseño bajo el concepto de planta paquete sobre bastidor (skid autoportante) o en el interior de contenedores marítimos acondicionados permite fabricar, ensamblar y probar íntegramente las instalaciones en taller antes de su envío, reduciendo la obra civil in situ a menos del 15%.
Caso 1: Central de Ciclo Combinado de San Luis Potosí (México)
En el marco del plan de ampliación del sistema eléctrico nacional gestionado con la Comisión Federal de Electricidad (CFE), SETA PHT llevó a cabo el diseño, ingeniería, fabricación, pruebas en taller y puesta en marcha de una planta de tratamiento integral para la central de ciclo combinado de San Luis Potosí (800 MW).
Parámetro / Campo | Central de Ciclo Combinado San Luis Potosí | Central Térmica de Temane |
|---|---|---|
Ubicación | San Luis Potosí, México | Mozambique |
Caudal / Capacidad de Producción | 864 m³/día (2 líneas x 432 m³/día) | 32 m³/h (Agua desmineralizada) + 5 m³/h (Agua potable) |
Potencia de la Central | 800 MW | 450 MW (EDM) |
Tecnologías e Integración | Planta integral en 4 unidades paquete: Filtración multimedia, ultrafiltración (UF), ósmosis inversa (RO) en doble paso, electrodesionización (EDI) y módulo de agua potable. | Planta integral de tratamiento para generación de agua desmineralizada de alta pureza para los ciclos de vapor y agua potable para consumo humano. |
- Diseño en 4 Unidades Paquete: Fabricadas en la planta de SETA PHT en Huelva (España), las 4 unidades abarcan el pretratamiento, la generación de agua purificada/desmineralizada, el módulo de agua potable para el personal y el tratamiento de efluentes industriales.
- Garantía operativa: La línea de generación de agua purificada combina ultrafiltración, ósmosis inversa en doble paso y electrodedesionización (EDI) para alimentar las calderas de recuperación de vapor sin riesgo de corrosión ni paradas no programadas.
Caso 2: Central Térmica de Temane (Mozambique)
Para la planta generadora de 450 MW de la compañía Electricidade de Moçambique (EDM), SETA PHT suministró una planta de tratamiento de agua capaz de generar hasta 32 m³/h de agua desmineralizada para los ciclos de vapor y 5 m³/h de agua potable para el consumo humano en las instalaciones.
Esta versatilidad permite atender simultáneamente las demandas de agua de proceso industrial crítico y el abastecimiento seguro del personal operativo en zonas con severas restricciones de infraestructura hídrica.
4. Ventajas del formato «Planta Paquete» sobre Skid en el sector energético
- Control de Calidad en Fábrica: Todas las pruebas hidráulicas, eléctricas y de automatización mediante PLC y SCADA se ejecutan en taller antes del embarque.
- Implementación «Plug & Play»: Minimiza el tiempo de montaje y la interferencia con las obras principales de la central.
- Eficiencia Energética y Sostenibilidad: Incorporación de variadores de frecuencia, bombas de alto rendimiento y consumo optimizado de reactivos químicos.
5. Preguntas Frecuentes (FAQ)
¿Cuál es la diferencia entre agua desmineralizada y agua purificada en una central térmica?
El agua desmineralizada se enfoca en la eliminación de sales disueltas y minerales (cationes y aniones) para reducir la conductividad eléctrica a niveles casi nulos, mientras que el agua purificada también contempla la eliminación de bacterias, pirógenos y materia orgánica suspendida. En centrales térmicas, se requieren ambos estándares para proteger tanto las calderas como los turbogeneradores.
¿Por qué la electrodedesionización (EDI) sustituye a los lechos mixtos de resinas tradicionales?
La tecnología EDI opera de forma continua mediante una corriente eléctrica que regenera constantemente los medios de intercambio sin utilizar productos químicos agresivos (ácidos ni bases). Esto elimina el manejo de sustancias peligrosas, reduce los costes operativos y evita la interrupción del flujo de producción de agua desmineralizada.
¿Cómo influye la presencia de sílice en el vapor de las turbinas?
A presiones superiores a 40 bar, la sílice presente en el agua de la caldera se volatiliza y pasa al vapor. Al expandirse en la turbina, la sílice se cristaliza sobre los álabes, generando un desgaste abrasivo, pérdida de rendimiento aerodinámico y un grave desequilibrio dinámico en el turbogenerador.
¿Qué tolerancia a la obra civil requieren las plantas desmineralizadoras de SETA PHT?
Al ser diseñadas como unidades paquete montadas sobre skids o contenedores, las necesidades de obra civil se reducen a menos del 15% del total de la inversión. Solo se requiere una solera plana de hormigón y las acometidas hidráulicas y eléctricas.
¿Pueden estas plantas operar de forma automatizada o remota?
Sí. Todas las plantas integran autómatas programables (PLC) conectados a pantallas HMI in situ y sistemas SCADA con telegestión remota vía internet. Esto permite supervisar parámetros como la conductividad, el pH y las presiones en tiempo real, previniendo desviaciones sin requerir personal especializado continuo.
