La diversidad de plantas de tratamiento de agua que SETA proyecta y ejecuta permite dar respuesta a cualquier necesidad, lo que demuestra que se trata de una compañía capaz de ofrecer soluciones integrales en cualquier país del mundo. Esto es posible gracias a su larga tradición en innovación, desarrollo tecnológico y ejecución de proyectos llave en mano en el ámbito del tratamiento de agua.

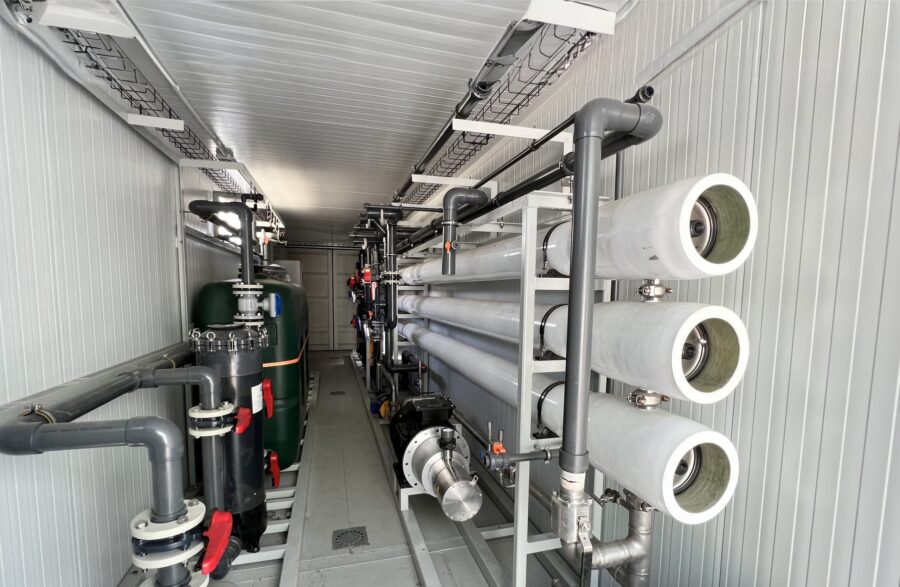

Desaladoras SWRO
Nuestras desaladoras de agua de mar SWRO están diseñadas con los siguientes principios:
- Sistema de tratamiento por ósmosis inversa del tipo “plug and play”.

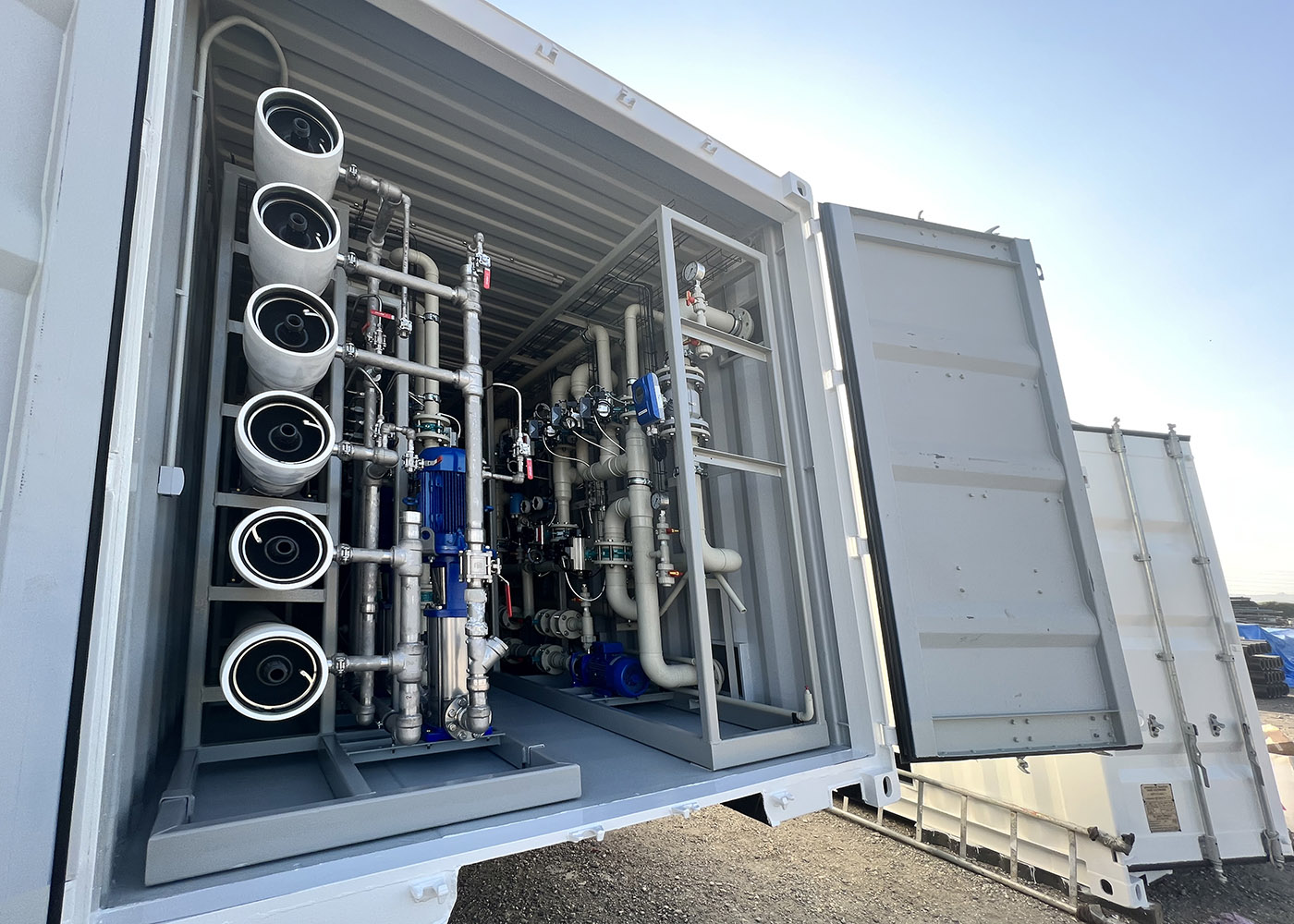

- Totalmente instaladas dentro de contenedores.
- Línea de tratamiento totalmente adaptada a las necesidades de cada cliente.
- Totalmente probadas en fábrica, por lo que el tiempo de puesta en marcha es mínimo.
- Fácilmente transportables.
- Se proporciona asistencia técnica y formación del personal que operará la planta.
- Posibilidad de control y asistencia remota.
Especificaciones técnicas
1. Descripción del sistema de tratamiento
La Unidad de Tratamiento está compuesta por una filtración por sílex-antracita, microfiltración, bombeo de alta presión, módulos de ósmosis inversa, sistema de desplazamiento automático, sistema de limpieza y las dosificaciones correspondientes para favorecer el proceso. El sistema de ósmosis inversa está equipado con sistemas para la recuperación de energía desde el rechazo del sistema.
El diseño de los equipos se ha realizado para reducir el impacto ambiental, a través de:
- Reducción de consumo de energía eléctrica utilizando membranas de baja presión y recuperadores
- Disminución de ruidos ocasionados por las bombas de alta presión con recuperación de energía.
- Optimización de consumo de productos químicos.
1.1 Materiales
Los materiales utilizados en la fabricación de las plantas son de primera calidad:
- Línea de baja presión: PVC
- Línea de alta presión: AISI 904 dúplex o superduplex
- Bastidor: Acero inoxidable 304

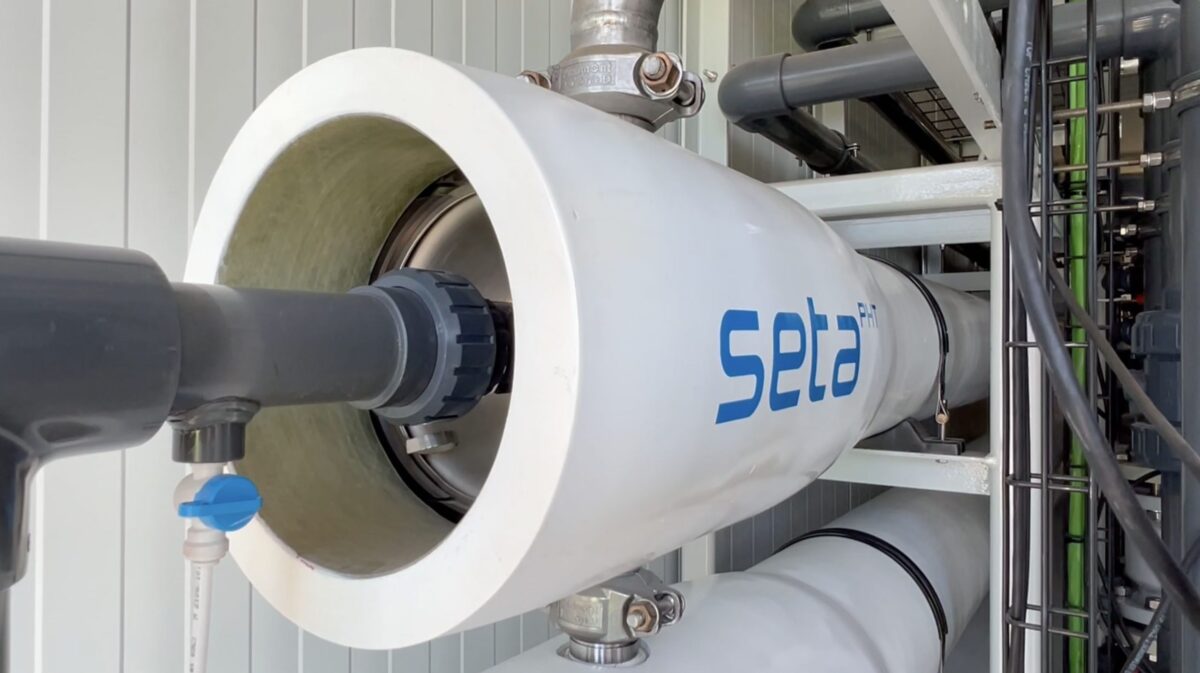

1.2 Membranas
Se utilizan membranas de agua de mar que operan a baja presión para minimizar el consumo de energía:
- Arrollamiento en espiral
- 8” de diámetro
- Flujo unitario por membrana menor a 20 l/m2/h
- Presión máx. 70 bar
1.3 Bomba de alta presión y recuperador de energía
La bomba de alta presión, considerada el corazón de la planta, es la bomba más compacta y eficiente del mercado, además de ser un sistema que requiere bajo mantenimiento y está construida íntegramente en materiales no corrosivos.
Adicionalmente, nuestras plantas incorporan un sistema de recuperación de energía. Este sistema opera como un intercambiador de energía, aprovechando la energía del concentrado y disminuyendo de esta manera la energía requerida por el proceso en hasta un 60%.
2. Instrumentación y control
Se incluyen los sistemas de medición y control necesarios para garantizar el correcto funcionamiento de las plantas.
La planta de ósmosis inversa es totalmente automática, contando así mismo con todos los elementos necesarios para su operación manual alternativa.
Cuadro eléctrico y control
En el cuadro de control se encuentran todos los elementos eléctricos necesarios de protección y mando de todos los equipos.
Los controles, medidas e indicaciones tomados en distintos puntos del proceso, actúan como entradas de un autómata programable que centraliza toda la información y gobierna el funcionamiento de la planta.
Como entradas y salidas del autómata programable están:
- Detección de baja presión de alimentación, debido a una carencia de agua en el suministro a la planta de ósmosis inversa.
- Rearme manual de la planta de ósmosis inversa tras la parada por baja presión.
- Control por nivel de máximo y mínimo de los depósitos.
- Interruptor de control de Puesta en Marcha y Parada de la unidad de ósmosis inversa, para control del proceso de lavado automático de las membranas
- Control de las electroválvulas, para el bypass de cada sistema.
- Sistema de telecontrol Opcional.
- Control del proceso de barrido de las membranas de ósmosis inversa.
- Control del funcionamiento de la bomba de alta presión
- En el Cuadro Eléctrico y de Control se incluye una pantalla donde se puede visualizar los diferentes parámetros medidos por los distintos instrumentos instalados en la planta.
- En esta pantalla se podrá introducir los puntos consigna de funcionamiento de la instalación y visualizar el estado de los diferentes motores, así como el estado (abierto-cerrado) de las válvulas automáticas.
- Desde esta pantalla se podrá parar y arrancar los motores de la instalación y seleccionar funcionamiento en automático o en manual de la planta.
Las plantas están diseñadas para optimizar los recursos hídricos y abastecer a las poblaciones y a la industria respetando el medio ambiente contando para ello con Sistemas de Gestión de la Calidad y Gestión Ambiental
Día a día, demostramos nuestra capacidad para abordar con éxito proyectos de toda índole con el objetivo claro de aportar soluciones globales de carácter sostenible.
